정격전력과 주위 온도

정격전력이란 정격 주위 온도에서, 연속 동작 상태로 사용이 가능한 전력의 최대치입니다.
칩 저항기는 전력을 인가하면 발열합니다. 또한, 사용 온도의 상한이 정해져 있으므로, 정격 주위 온도 이상에서 사용하는 경우에는 하기의 전력 경감 곡선에 따라 전력을 경감할 필요가 있습니다.
정격 주위 온도란, 제품의 정격전력을 100% 인가할 수 있는 주위 온도의 최대치입니다.

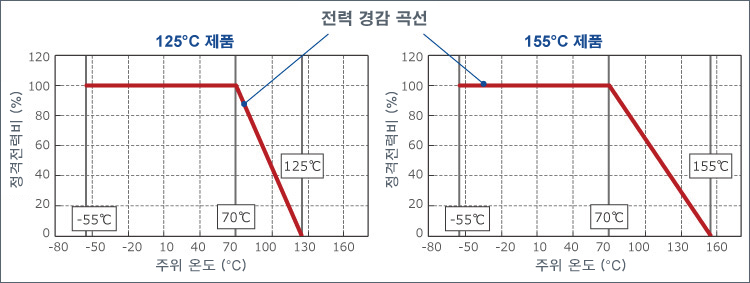

하기 그림에서는 70℃가 정격 주위 온도입니다. 이 온도는 칩 저항기의 종류에 따라 달라집니다.

전력 경감 곡선

여기에서 언급한 주위 온도란, 저항기 자체에 전력 부하가 인가되지 않은 상태에서, 실온이나 저항기 주위의 발열에 의한 저항기 주변의 온도 (Ambient Temperature) 입니다.
JIS 규격에는, 저항기 자체의 발열로 인한 영향이 없는 장소가 주위 온도로 규정되어 있습니다.
단, 주위 온도 측정 시, 실제 사용 환경에서 주위 온도의 측정이 어려운 경우에는, JIS 규격에 비해 까다로운 조건이기는 하지만, 대안으로서 「제품에 가까운 기판 온도를 측정」하거나, 「제품에서 1cm 정도 상부의 공기 온도를 측정」하는 방법으로 온도를 측정하여 주십시오.
JIS 규격의 정의에 대해서는 FAQ에 상세 내용이 기재되어 있으므로 참조하여 주십시오.

정격 주위 온도를 초과하는 경우의 정격전력

주위 온도가 정격 주위 온도를 초과하게 되면, 허용 전력이 경감 곡선에 따라 저하됩니다.
즉, 정격 주위 온도를 초과하는 환경에서는 전력 경감 곡선에 따라 허용 전력을 경감할 필요가 있습니다.

허용 전력 경감 방법은 하기를 참조하여 주십시오.

[예]

・정격 주위 온도가 70℃, 사용하는 환경의 온도가 130℃인 경우

인가 전력비의 확인 방법은, 그래프에서 확인하는 방법과 계산식에서 산출하는 방법이 있습니다.

그래프에서 확인하는 방법은, 하기 순서와 같이 확인할 수 있습니다.

전력 경감 곡선
  • ① 그래프 가로축에서 주위 온도 130℃를 확인한다.
  • ② X=130℃가 되도록 직선 그래프를 그린다.
    (청색)
  •  적색과 청색이 교차하는 지점의 세로축 눈금을 확인한다.
    (녹색 : 확인한 수치가 인가 가능한 전력비)

계산식에서 산출하는 경우는, 하기 식과 같이 계산할 수 있습니다.

규정된 주위 온도의 인가 가능한 정격전력비 [%]

조건을 식에 대입하면,

주위 온도 130℃ 시 인가 가능한 정격전력비 [%]

이러한 두가지 방법을 사용하여 구한 정격전력비까지 전력을 경감시킨 후, 사용하여 주십시오.

또한, 주위 온도에 관계 없이 저항기를 사용하는 경우에는 별도로 「정격전압」을 확인해야 합니다.

정격전압은 정격전력과 저항치에서 산출되는 전압치이므로, 경감 후의 정격전력에서 산출하여 주십시오.
